画像ファイルの入れ方

LaTeX文書に画像ファイルを入れる方法

LaTeXで使える画像形式

LaTeXで使える画像形式については少し注意が必要です。
今までのように、LaTeXスクリプト→DVI→PDFという流れで作っていくときに、 LaTeXスクリプト→DVIの変換と、DVI→PDFの変換とでは、扱えるファイル形式が異なるからです。
これは、DVIファイルを見るには「dviout」を、PDF変換には「dvipdfm(x)」を、という風に2つのソフトを使い分けているからです。

dviout………BMPとEPSを標準で使うことができます。また、Susieプラグイン（dvioutにSusieプラグインを入れるの項を参照）を導入することで、JPEGとPNGなども扱うことができるようになります。
dvipdfm(x)………EPS,JPEG,PNGを使うことができます。

graphicxパッケージ

画像をLaTeXで処理するには、graphicxパッケージを読み込みます。graphicxパッケージを読み込むには、プリアンブルに以下のように記述します。

\usepackage[dviware]{graphicx}

dviware のオプションには、DVIファイルを処理するDVIウェアの名前を書きます。
今までに説明してきたWindows環境なら、dvioutでプレビューする時にはdviout、pdfに変換するときにはdvipdfmx と書きます。

画像の貼り方

画像を張るには、貼りたい画像をTeXファイルがあるフォルダに置いた上で、ファイル名を指定して次のように書きます。

\includegraphics[options]{filename}

filenameの欄にはできるだけ拡張子を含めたファイル名を書くようにしてください。optionsの欄では、画像を表示する幅などを決めることができます。たとえばoptionsに"width=5cm"と書けば、画像は幅が 5cmになるように拡大（縮小）されて表示されます。optionsは省略することもできます。

BoudingBox

EPS形式以外の画像ファイル（JPEGやBMPなど）を貼るときに注意しなくてはならないのがBoudingBox です。BoudingBoxとは、画像の大きさ（縦×横）を示す情報のことです。LaTeXには図自体を読み込む機能はなく、ただ単に「ここに○○という図を配置する」ということを処理するだけなので、図の大きさはこちらで教えてやる必要があります。
ちなみにEPS形式の画像には、もともとBoudingBoxの情報が埋め込まれているので改めて指定する必要はありません。

図の大きさの調べ方

図の大きさは簡単に調べることができます。Windowsだと画像ファイルを選択したときにウィンドウに下のような感じで表示されます。（下はWindows Vistaの例）

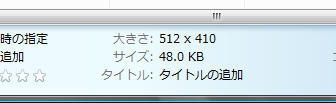

Windows Vista での画像の大きさを示す例

また、画像ファイルの「プロパティ」の「詳細」タブを開けば必ず載っています。

BoundingBoxをoptionで指定する

図の大きさが分かったら、BoudingBoxを指定してやりましょう。\includegraphicsコマンドのoptionsの部分に、"bb=0 0 縦横"という形式で入力します。
上の例のような、512×410の画像ファイル（名前は仮に"image.jpg"にします）をBoundingBoxを指定して貼りこむには、以下のように入力します。

\includegraphics[bb=0 0 512 410]{image.jpg}

さらに、この画像を幅5cmで表示したい場合は、optionsをカンマで区切って、"width=5cm"を指定します。つまり

\includegraphics[width=5cm,bb=0 0 512 410]{image.jpg}

と書けばいい訳です。

BoudingBoxを自動で生成する

画像の大きさを自動で読み取って、BoudingBoxを記録したファイルを自動で作ってくれるソフトもあります。 dvioutと同じ場所に入っている「CreateBB」というソフトです。これは、マウス操作でBoudingBoxを記録したbbファイルというものを作ってくれるソフトです。BMPとJPGなどの形式に対応しています。

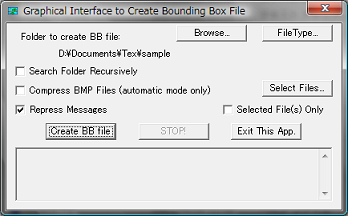

Create BB のウィンドウ

使い方は、「FileType」でbbファイルを作りたい画像の形式にチェックを入れ、「Select Files」で画像ファイルを選択して、「Create BB File」を押すだけです。「Select Files」のかわりに「Browse」でフォルダを指定すると、フォルダ内の指定した形式のすべての画像ファイルについてbbファイルを作ります。

Create BBでbbファイルをつくった後なら、\includegraphicsコマンドのoptionsにBoundingBoxを指定してやらなくても、きちんと画像が貼りこまれます。
